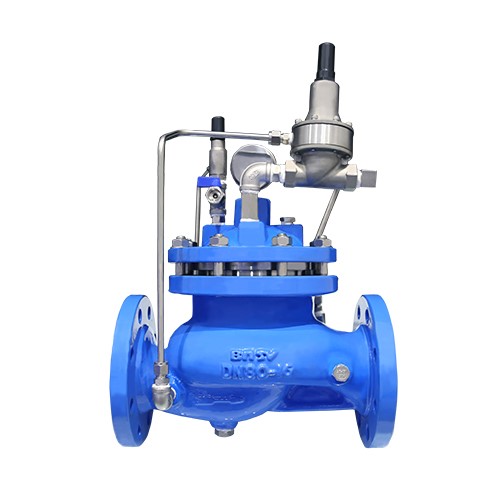

            BNSV 水擊泄放閥

            概述

            水擊泄放閥由主閥、高壓水力導閥、導管等零部件組成。具有水力自動控制、高壓無條件開啟泄除水錘的功能。主閥能快開緩閉,具有防止自身關閥水錘的功能。水擊泄放閥用于水泵出口管道主輸水管上,靠近水擊發生源如止回閥、輸水管超壓點等,用T型三通外接,能無條件泄除高壓水錘,是泵站安全后保護設備,能有效地提高系統安全可靠性。

            1、水力自動控制:在使用期內,任何時候都能正常快速感應突然斷電、停泵或開關閥門而引起的系統壓力變化,無條件超壓泄壓,具備感應高壓開啟泄水,防止水錘瞬間升高的功能,并且能緩慢關閉主閥,防止自身關閥水錘,而無需人為操作控制閥門的關閉。

            2、操縱平穩,無振動:主閥采用差動隔膜式結構設計,使得主閥在全流量范圍內都具有近似線性調節特點,尤其是發生輕微水擊而所需泄流量很小就能滿足防護要求時,閥瓣只需開啟一小點即可,從而避免膜片出現“頻跳”,使主閥運行平穩而不會產生關閥水錘;同時,當主閥完全開啟時的MAX流通面積不應小于該尺寸閥門正常所需的閥口面積,不應縮減閥口過流面積。

            3、關閥力大:即使在工作壓力很低的情況下,主閥的結構設計也可能提供可靠的工作動力,在壓力恢復正常時能確保自動關閉。主閥結構采用差動隔膜式,保證在任何工作壓力下都能拿給與可靠的關閉推動力。

            4、緩慢關閉:水擊泄放閥具備緩閉結構;防止其自身關閥水錘。

            5、抗氣蝕性能:因水擊泄放閥通常直接排向大氣,每當開啟時容易出現高速水流和氣蝕。我公司閥門的設計可保護閥座免受氣蝕侵害,并避免高速排泄液流的沖擊。

            序號

            名稱

            材質

            1

            閥體、閥蓋

            球墨鑄鐵、鑄鋼、不銹鋼

            2

            閥座

            不銹鋼

            3

            活塞、V型開口

            不銹鋼

            4

            高壓水力導閥

            不銹鋼

            5

            活塞環

            丁晴橡膠

            6

            閥座密封

            丁晴橡膠

            7

            導閥環

            丁晴橡膠

            8

            閥座墊環

            丁晴橡膠

            9

            螺栓墊圈

            合成鋼

            10

            墊片

            合成物

            11

            附屬管道材質

            紫銅、復合高壓管


            通徑

            A

            B

            C

            D

            D

            E

            G

            H

            DN50

            143

            150

            250

            120

            203

            190

            80

            260

            DN65

            145

            150

            260

            130

            216

            210

            95

            270

            DN80

            155

            165

            290

            150

            241

            230

            100

            300

            DN100

            175

            195

            310

            170

            292

            290

            130

            340

            DN125

            200

            220

            370

            200

            356

            350

            160

            380

            DN150

            225

            240

            420

            240

            406

            370

            170

            450

            DN200

            275

            280

            460

            290

            495

            440

            185

            480

            DN250

            325

            340

            500

            350

            622

            530

            210

            520

            DN300

            375

            390

            550

            410

            698

            570

            250

            600

            DN350

            425

            440

            630

            450

            787

            620

            275

            670

            DN400

            475

            500

            700

            530

            914

            710

            305

            720

            DN450

            500

            530

            800

            570

            978

            750

            320

            830

            DN500

            600

            600

            850

            610

            978

            800

            360

            880
