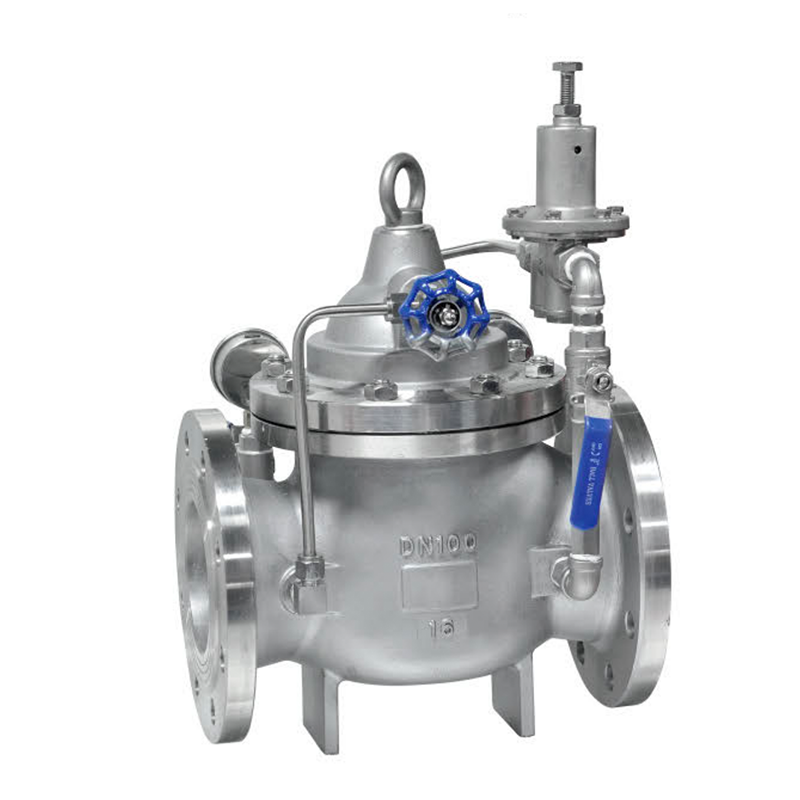

BNSV 減壓穩壓閥
概述
本產品適用工礦企業、高層建筑、生活用水、消防用水系統中使用，需要減靜壓和動壓的場合可以取代中間水箱，節約建筑中間水箱的費用，擴大建筑物使用的空間。閥體采用流線型設計，流體阻力小，流量大。在傳動方式上采用了水力操作，即利用管路中的水壓自動操作主閥盤的上下移動，控制閥口開度，調節下游壓力，使下游壓力維持在導閥彈簧設定的壓力值上。當下游壓力超過設定值時，減壓閥將自動關閉，不管入口壓力P1怎樣波動，都可輸出穩定的出口壓力P2。不管下游流量怎樣變化，都能維持出口壓力P2穩定在導閥設定值上。出口壓力調節范圍大，且工作平衡，無水錘沖擊現象。
進口壓力P1通過導管和針型閥（參看結構圖）進入主閥的控制室，并建立向下的壓力P3。出口壓力P2也通過導管作用在導閥的隔膜下并與導閥的調節彈簧相對抗。當下游壓力超過導閥彈簧設定值時，導閥關閉，控制室內的水排泄量為0，可變壓力P3達到最大值，則主閥盤緊壓閥座，減壓閥關閉。一旦下游壓力P2降到導閥彈簧設定值時，導閥開啟，控制室內的壓力水將通過導閥、球閥排泄到下游。由于針型閥開度小，所以排泄速度大于入口壓力補水速度，由此控制室內的壓力P3減小，一直作用在主閥盤下面的入口壓力P1將主閥盤托起，從而打開減壓閥。在穩定調節狀態，排泄流量等于補水流量，主閥口開度不變，下游壓力穩定。
公 稱 壓 力 | PN10 | PN16 | PN25 |
殼體試驗壓力（MPa） | 1.5 | 2.4 | 3.75 |
密封試驗壓力（MPa） | 1.1 | 1.76 | 2.75 |
最大減壓比（上游壓力:下游壓力） | 5 | 5 | 5 |
適 用 溫 度 | 0~80℃ | ||
適 用 介 質 | 水 | ||
注：工況所需減壓比大于 5 時，請與我們聯系。
